Наружные блоки Mitsubishi Electric PURY-EP Y(S)HM относятся к мультизональным системам Mitsubishi Electric City Multi серии R2 Hi COP высокоэффективная (с рекуперацией тепла).
Уникальность систем City Multi серии R2 заключается в том, что внутренние блоки, подключенные в общий контур хладагента, могут одновременно работать в режимах охлаждения и обогрева воздуха. То есть одновременно часть помещений может охлаждаться, а другие обогреваться. Это очень важно осенью и весной в офисных зданиях, так как в помещениях, расположенных с солнечной стороны, может быть жарко, а помещения на противоположной стороне здания потребуется обогревать.
Другим распространенным примером применения систем City Multi серии R2 являются жилые здания. Независимость в выборе режима и целевой температуры позволяет соседям, подключенным к общей центральной системе, чувствовать себя обладателями собственного отдельного кондиционера.
Мультизональные системы серии R2 получили специальную награду японской ассоциации холодильных систем за энергоэффективность, а приведенный коэффициент производительности составляет 7,5. То есть, затрачивая всего 1 кВт электрической энергии, система выдает 7,5 кВт тепла и холода суммарно. Столь высокие значения достигнуты за счет того, что, фактически, нагрев воздуха происходит за счет охлаждаемых помещений, а электрическая энергия затрачивается лишь на перемещение этого тепла.
Так же уникальность систем Mitsubishi Electric City Multi R2 заключается в том, что в системе с утилизацией тепла применяется двухтрубная система, в то время как у остальных - трехтрубная. Разработанная для эффективной одновременной работы в режимах охлаждение/обогрев система R2 значительно упрощает монтаж, а также повышает надежность и стабильность кондиционирования, что сокращает расходы на ежегодное обслуживание.
Гибкость и эффективность - вот основные параметры выбора системы. Например, для монообъемного офиса применима система, которая работает в одном режиме, а для офисного здания с большой нарезкой помещений одни офисы нужно охлаждать, другие - обогревать в зависимости от пожеланий пользователей. Эффективность такой системы складывается из возможности переноса тепла из более нагретых помещений в менее нагретые и наоборот. При этом труб всего две, это сокращает расходы при монтаже и последующем обслуживании. А так как количество трубопроводов (обычно паянных соединений) также уменьшается, надежность и долговечность системы становится выше.

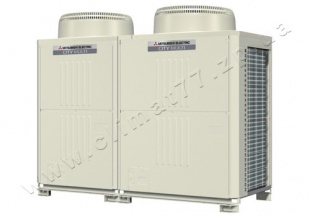

Описание наружного блока Mitsubishi Electric PURY-EP Y(S)HM
Первая в мире система, которая использует 2 трубки
Секрет утилизации тепла City Multi - BC-контроллер. В BC-контроллере находится сепаратор газ/жидкость, что позволяет по одной трубке от наружного блока доставлять смесь (2 фазы) горячего газа для режима обогрева и жидкости для режима охлаждения. В трехтрубной системе каждая фаза идет по своей трубке. В BC-контроллере смесь разделяется, и нужная фаза направляется в каждый блок в соответствии с действующим режимом работы.
![BC-контроллер](/uploads/images/tovari/multi-canal-condi/R2/BC-controller.png)
1 |
Высокое или низкое давление подается в зависимости от частоты вращения омпрессора, в котором работает теплообменник. |
2 |
2-х фазная смесь газ/жидкость из наружного блока направляется сепаратором BC-контроллера в жидкостную и газовую магистрали. |
3 |
Регулирование расхода хладагента по разности температур на входе и выходе. |
4 |
BC-контроллер распределяет хладагент в каждый внутренний блок в зависимости от режима, в котором он работает. |
Рекордный COP (коэффициент производительности)
Мультизональные системы City Multi серии R2 Hi COP обладают, на настоящий момент, одним из лучших в отрасли показателем энергоэффективности. Например, коэффициент производительности системы PURY-EP200YHM-A составляет 4.28 при работе в режиме охлаждения и 4.30 при работе в режиме обогрева, при том, что у других производителей данный параметр на оборудование такого же класса находится в диапазоне 3.0-3.9. Следовательно устанавливая мультизональные системы Mitsubishi Electric PURY-EP Y(S)HM пользователи экономят от 10% до 25% на счетах за электроэнергию.
Инверторный привод компрессора
Mitsubishi Electric стремится всегда соответствовать растущим требованиям своих клиентов. Тем самым она занимает первое место в индустрии по предложению высокоэффективного оборудования с инверторным приводом. Использование мультизонального оборудования серии R2 Hi COP (PURY-EP Y(S)HM) является экономически эффективным выбором.
Применение инверторного компрессора экономит энергию по нескольким причинам:
-
компрессор изменяет производительность в соответствии с загруженностью внутренних блоков, таким образом, потребляется минимальное количество электроэнергии;
-
когда система загружена частично, эффективность инверторной системы значительно выше, чем неинверторной (неинверторная система может работать только на 100% мощности, но как правило, системы работают при частичной загрузке);
-
использование только инверторных компрессоров во всех наружных блоках City Multi позволяет снизить пусковой ток и плавно регулировать производительность в зависимости от нагрузки.
Интегральный силовой модуль
Все блоки City Multi оснащены интегральным силовым модулем, что позволяет значительно увеличить энергоэффективность систем. С внедрением этой технологии стало возможным более точно поддерживать заданные климатические параметры в помещении. Использование минимального шага управления (точность регулирования частоты вращения компрессора составляет 1 об/сек) позволило значительно снизить потребление энергии и как, результат, это позволило повысить коэффициент производительности COP.
К тому же IPM-модуль обеспечивает высокоэффективную работу системы при частичной загрузке, а как известно, все системы большую часть времени работают именно частично нагруженными.
Увеличена длина трасс хладагента
Увеличена длина трасс хладагента до 950 метров.
Теплообменный контур
Уникальный встроенный теплообменный контур (Heat Interchange Circuit (HIC)) содержит дополнительный доохладитель парожидкостной смеси хладагента после конденсатора, что позволяет применять в системе доступные T-образные тройники со свободной ориентацией в пространстве вместо дорогих Y-образных, которые требуют обязательной горизонтальной установки. Электронный ТРВ с эффективной системой регулирования позволяет значительно увеличить энергоэффективность системы и снизить количество хладагента в ней.
Покрытие Blue Fin
Антикоррозийное покрытие Blue Fin теплообменника наружного блока R2 Hi COP (PURY-EP Y(S)HM) особенно эффективно в городских условиях, где воздух загрязнен выхлопными газами, которые негативно сказываются на эффективности и долговечности алюминиевых пластин. Так же такое покрытие позволяет устанавливать блоки City Multi в прибрежных районах, в которых воздух содержит высокую концентрацию соли.
Рабочий диапазон температур
Диапазон рабочих температур расширен до -20°С в режиме обогрева и +43°С в режиме охлаждения.
![Рабочий диапазон температур Mitsubishi Electric PURY-P Y(S)HM](/uploads/images/tovari/multi-canal-condi/Y (Станд.)/temperatura.png)
Высокопроизводительный компрессор
В мультизональных системах Mitsubishi Electric применяется новейший высокоэффективный спиральный компрессор повышенной механической надежности и выполненный по новой технологии “Frame Compliance Mechanism”. Многие параметры работы этого компрессора недостижимы для компрессоров других производителей по крайней мере на ближайшие 3-5 лет.
Суть этой технологии состоит в том, что при неподвижной верхней спирали плотность прилегания нижней, вращающейся, спирали обеспечивается за счет вертикального осевого перемещения рамы. Чем больше производительность, т.е. скорость вращения ротора компрессора, тем плотнее прижимается вращающаяся спираль к неподвижной спирали. Эта технология обеспечивает минимальное перетекание фреона внутри спиралей и значительно повышает производительность компрессора.
Высоконапорный вентилятор 60 Па
Серия R2 Hi COP теперь уже в стандартной комплектации оборудована высоконапорным вентилятором наружного блока 60 Па. Это позволяет устанавливать блоки не только на открытых пространствах, но и в зданиях с последующим отводом воздуха через систему воздуховодов.
Низкий уровень шума
Если сравнивать уровень шума современных блоков City Multi с моделями, которые выпускались 3-4 года назад, разница в уровне шума будет существенной. Современные разработки в области усовершенствования формы лопаток и веса вентилятора позволили добиться большей эффективности и существенно снизить шум.
Кроме того, в каждом блоке реализована функция "Ночной режим". Она позволяет, замедлить вращение вентилятора и снизить частоту компрессора, тем самым уменьшить уровень шума блока
![Низкий уровень шума Mitsubishi Electric City Multi серии R2 Hi COP](/uploads/images/tovari/multi-canal-condi/Y (Станд.)/nizkij_shum.png)
Самодиагностика
Электронная часть блока обеспечивает самодиагностику системы и способна определить 36 различных ошибок с выводом на дисплей. Это помогает сервисным службам быстро определять и устранять неисправности. Кроме этого, остается возможность диагностики системы с помощью конвертора CMS-MNF-B и программы Мaintenance Тool. Все параметры системы отображаются на экране компьютера при подключении его как непосредственно к блоку, так и удаленно от него.
Хладагент R410A
В системах City Multi используется хладагент, который не содержит хлор и имеет нулевой ODP (потенциал разрушения озонового слоя). Мультизональные системы Mitsubishi Electric потребляют меньше энергии, соответственно обладают меньшим потенциалом влияния на глобальное потепление.
R410A - более эффективный хладагент по сравнению с R407C и R22, так как имеет большую удельную теплоту парообразования. Свойства этого хладагента позволяют использовать трассы меньшего диаметра и большей длины, а так же снизить количество хладагента в системе. Это основные требования европейского стандарта EN378 к безопасности и заботе об окружающей среде при проектировании, производстве, монтаже, эксплуатации, обслуживании и утилизации оборудования.
Надежность
Все наружные блоки Mitsubishi Electric City Multi R2 Hi COP (PURY-EP Y(S)HM) производятся в Японии. Разработанная и произведенная по высоким стандартам эта мультизональная система - одна из самых надежных систем кондиционирования воздуха, предлагаемых на рынке. Простота монтажа и легкость обслуживания системы - залог долговечности оборудования.
Индивидуальное, групповое и удаленное управление мультизональными системами City Multi
В системах City Multi предусмотрены различные приборы для индивидуального управления внутренними блоками, а также для централизованного контроля систем.
Системы оснащены встроенной системой проверки функционирования и имеются внешние системы расширенной диагностики. Разработан программно-аппаратный комплекс Mitsubishi Electric для выполнения основных задач диспетчеризации: мониторинг и контроль системы, раздельный учет электропотребления, ограничение пиковой нагрузки на электросеть, взаимодействие со сторонним оборудованием.
Предусмотрены средства взаимодействия с центральными системами диспетчеризации зданий (BMS) с использованием технологий LonWorks, BACnet, EIB, Modbus, Ethernet (XML).
Обслуживаемая площадь: 224 - 690 m2.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Mitsubishi Electric PURY-EP Y(S)HM серии R2 Hi COP
Параметр / Модель |
PURY-
EP200YHM-A |
PUHY-
EP300YHM-A |
PURY-
EP400YSHM-A |
PUHY-
EP450YSHM-A |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Производительность
(охлаждение) |
кВт |
22.4 |
33.5 |
45.0 |
50.0 |
Потребляемая
мощность
(охлаждение) |
кВт |
5.23 |
8.33 |
10.57 |
13.09 |
Рабочий ток
(охлаждение) |
А |
8.8 |
14.0 |
17.8 |
22.0 |
Коэфф. производительности COP
(охлаждение) |
4.28 |
4.02 |
4.25 |
3.81 |
Диапазон наружных
температур
(охлаждение) |
DB |
-5 ~ +43 °С |
Производительность
(обогрев) |
кВт |
25.0 |
37.5 |
50.0 |
56.0 |
Потребляемая
мощность
(обогрев) |
кВт |
5.81 |
9.37 |
11.73 |
13.77 |
Рабочий ток
(обогрев) |
А |
9.8 |
15.8 |
19.8 |
23.2 |
Коэфф. производительности COP
(обогрев) |
4.30 |
4.00 |
4.26 |
4.06 |
Диапазон наружных
температур
(обогрев) |
WB |
-20 ~ +15.5 °С |
Индекс установочной мощности
внутренних блоков |
50 ~ 150% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
P15 ~ P250 |
P15 ~ P250 |
P15 ~ P250 |
P15 ~ P250 |
Количество внутренних блоков |
1 ~ 20 |
1 ~ 30 |
1 ~ 40 |
1 ~ 45 |
Уровень шума |
дБ(А) |
57 |
60 |
60 |
60 |
Размеры
(ВхШхД) |
мм |
1710х920х760 |
1710х920х760 |
1710х920х760
1710х920х760 |
1710х920х760
1710х920х760 |
Вес |
кг |
235 |
265 |
470 |
470 |
Завод
(страна) |
MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) |
Параметр / Модель |
PURY-
EP500YHM-A |
PUHY-
EP550YHM-A |
PURY-
EP600YSHM-A |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Производительность
(охлаждение) |
кВт |
56.0 |
63.0 |
69.0 |
Потребляемая
мощность
(охлаждение) |
кВт |
13.70 |
16.37 |
17.00 |
Рабочий ток
(охлаждение) |
А |
23.1 |
27.6 |
28.6 |
Коэфф. производительности COP
(охлаждение) |
4.08 |
3.84 |
4.05 |
Диапазон наружных
температур
(охлаждение) |
DB |
-5 ~ +43 °С |
Производительность
(обогрев) |
кВт |
63.0 |
69.0 |
76.5 |
Потребляемая
мощность
(обогрев) |
кВт |
15.33 |
17.37 |
19.12 |
Рабочий ток
(обогрев) |
А |
25.8 |
29.3 |
32.2 |
Коэфф. производительности COP
(обогрев) |
4.10 |
3.97 |
4.00 |
Диапазон наружных
температур
(обогрев) |
WB |
-20 ~ +15.5 °С |
Индекс установочной мощности
внутренних блоков |
50 ~ 150% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
P15 ~ P250 |
P15 ~ P250 |
P15 ~ P250 |
Количество внутренних блоков |
1 ~ 50 (48 портов) |
2 ~ 50 (48 портов) |
2 ~ 50 (48 портов) |
Уровень шума |
дБ(А) |
62 |
62 |
63 |
Размеры
(ВхШхД) |
мм |
1710х920х760
1710х1220х760 |
1710х920х760
1710х1220х760 |
1710х1220х760
1710х1220х760 |
Вес |
кг |
235 |
265 |
470 |
Завод
(страна) |
MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION
SYSTEMS WORKS (Япония) |
Опции (аксессуары) для наружных блоков PURY-EP Y(S)HM
мультизональной системы Mitsubishi Electric City Multi серии R2 Hi COP
Наименование |
Описание |
CMY-R100VBK2 |
Объединитель наружных блоков. Для блоков PURY-EP400~EP600YSHM |
CMY-Y102S-G2 |
Разветвитель магистрали хладагента (тройник) 200 или менее (сумма индексов внутренних блоков) |
CMY-Y102L-G2 |
Разветвитель магистрали хладагента (тройник) 201 – 400 (сумма индексов внутренних блоков) |
CMY-Y202-G2 |
Разветвитель магистрали хладагента (тройник) 401 – 650 (сумма индексов внутренних блоков) Первый разветвитель для блоков P450~P650 |
Примечание:
Индекс внутреннего блока соответствует цифровому обозначению в наименовании модели. |
