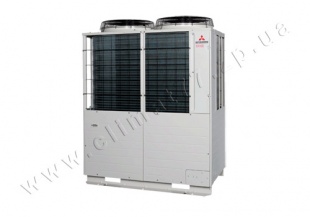

Mitsubishi Heavy KXR6

loading...

Mitsubishi Heavy


Код товара:
368
Обслуживаемая площадь:  224 - 1360 м2

Рейтинг надежности кондиционеров

Наружные блоки Mitsubishi Heavy серии KXR6 (с утилизацией тепла) относятся к мультизональным системам KX6.

Система KX6 представляет собой новое, уже четвертое поколение мультизональных VRF-систем, производимых компанией Mitsubishi Heavy Industries Ltd. В модельный ряд входят как системы небольшой мощности (так называемые mini-VRF), предназначенные для кондиционирования жилых помещений и небольших офисов, так и "полноразмерные" VRF-системы, предназначенные для кондиционирования зданий большой площади.

Системы серии КХ6 обладает рядом инновационных функций, облегчающих пуско-наладку и эксплуатацию (проверка количества хладагента в системе, самотестирование перед первым запуском, функция автоматической адресации и т.д.), что делает их одними из самых удобных в монтаже.
Отличительной особенностью систем КХR6 является наличие фреоновых коммутаторов, благодаря которым внутренние блоки могут работать независимо друг от друга,  в режимах охлаждения либо обогрева.

Описание наружных блоков Mitsubishi Heavy KXR6

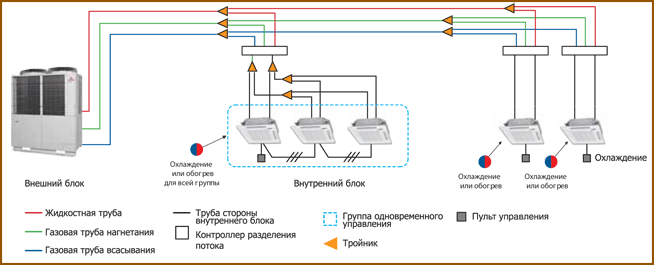

Трехтрубная система
Трехтрубная система KXR6 – высокоэффективная система с независимым режимом работы внутренних блоков.

Трехтрубная система Mitsubishi Heavy KXR6

Высокая производительность
Системы с утилизацией тепла KXR6 обеспечивают высокую производителность в любом типе зданий, работая одновременно на охлаждение и на обогрев. Использование компрессора постоянного тока максимально снизило энергопотребление при переносе  тепла из зон, где выполняется охлаждение, в зоны где требуется обогрев, позволив достигнуть высокого COP (режим охлаждения) - от 3,7 до 4,2.

Спиральный компрессор 3D
Благодаря тому, что внутренние и наружные части спирали компрессора 3D имеют разную высоту, значительно увеличелась скорость запуска в режиме обогрева при низких температурах наружного воздуха. Коэффициент сжатия стал выше за счет того, что хладагент сжимается как в радиальном, так и в осевом направлении.

Новая система инверторного управления
Благодаря применению усовершенствованной технологии инверторного управления - векторного управления - достигнута высокая эффективность работы.

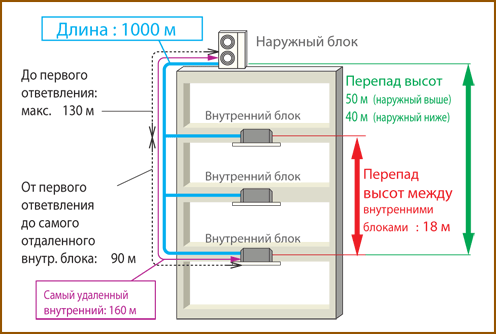

Увеличена длина трубопроводов
В результате применения трубопровода меньшего диаметра и снижения объема хладагента в системе достигнута максимальная длина магистрали в одном направлении 160 м и максимальная общая длина труб 1000 м.

Длина трубопроводов Mitsubishi Heavy KXR6

Двигатель вентилятора на постоянном токе
 Применение такого двигателя позволило повысить эффективность приблизительно на 60% по сравнению с предыдущими моделями.

Усовершенствованный вентилятор
Используется вентилятор с 3-мя зазубренными широкохордными лопастями. Конструкция лопастей вентилятора заимствована у аэрокосмического отдела MHI. Зазубренные края лопастей обеспечивают увеличение перемещаемого воздушного потока с уменьшением затрат электроэнергии.

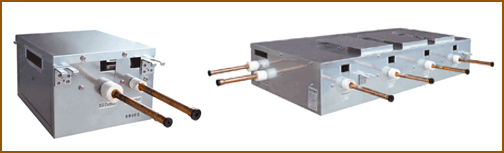

Новый контроллер разделения потока (PFD-контроллер)
В трехтрубной системе KXR6 используется контроллер разделения потока новой конструкции.

  • Подсоединение труб хладагента теперь осуществляется посредством пайки – уменьшено количество ненадежных вальцовочных соединений, уменьшена вероятность утечек, повышена надежность системы.
  • В контуре контроллера имеется встроенный балансировочный клапан – для выравнивания давления хладагента. Переключение режима работы внутреннего блока теперь осуществляется без отключения компрессора и с меньшим шумом.

                        Индивидуальный контроллер                     Групповой контроллер
                                                                                       (до четырех внутренних блоков)
Контроллер разделения потока (PFD-контроллер) Mitsubishi Heavy KXR6

Покрытие Blue Fin
Антикоррозийное покрытие Blue Fin теплообменника наружного блока KXR6 особенно эффективно в городских условиях, где воздух загрязнен выхлопными газами, которые негативно сказываются на эффективности и долговечности алюминиевых пластин. Так же такое покрытие позволяет устанавливать блоки KXR6 в прибрежных районах, в которых воздух содержит высокую концентрацию соли.

Обслуживаемая площадь: 224 - 1360 m2.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Mitsubishi Electric KXR6

Параметр/модель FDC224KXRE6 FDC280KXRE6 FDC335KXRE6
Производительность охлаждения кВт 22,4 28,0 33,5
Производительность нагрева кВт 25,0 31,5 37,5
Наличие инвертора   да да да
Потребляемая мощность при охлаждении кВт 5,9 8,46 9,98
Потребляемая мощность при обогреве кВт 5,9 8,46 9,55
Электропитание В/Гц/ф 380-415/50/3 380-415/50/3 380-415/50/3
Рабочий ток при охлаждении А 9,1-8,3 13,5-12,3 15,9-14,8
Рабочий ток при обогреве А 9,2-8,4 13,4-12,3 15,5-14,2
Уровень звукового давления дБ (А) 57 59 60,5
Хладагент   R410A R410A R410A
Рабочий диапазон наружных температур при охлаждении °С от -15 до +43 от -15 до +43 от -15 до +43
Рабочий диапазон наружных температур при обогреве °С от -20 до +16 от -20 до +16 от -20 до +16
Высота мм 1690 1690 1690
Ширина мм 1350 1350 1350
Глубина мм 720 720 720
Диапазон производительности % 50-200 50-200 50-200
Масса блока кг 250 250 250
Хладаген R410А кг 8,7 9,9 11,4



Параметр/модель FDC400KXRE6 FDC450KXRE6 FDC504KXRE6
Производительность охлаждения кВт 40,0 45,0 50,4
Производительность нагрева кВт 45,0 50,0 56,5
Наличие инвертора   да да да
Потребляемая мощность при охлаждении кВт 11,61 13,49 15,18
Потребляемая мощность при обогреве кВт 11,93 13,32 15,12
Электропитание В/Гц/ф 380-415/50/3 380-415/50/3 380-415/50/3
Рабочий ток при охлаждении А 19,0-17,4 21,6-19,8 23,8-21,8
Рабочий ток при обогреве А 19,9-18,2 22,0-20,1 25,2-23,1
Уровень звукового давления дБ (А) 60 62,5 61,5
Хладагент   R410A R410A R410A
Рабочий диапазон наружных температур при охлаждении °С от -15 до +43 от -15 до +43 от -15 до +43
Рабочий диапазон наружных температур при обогреве °С от -20 до +16 от -20 до +16 от -20 до +16
Высота мм 1690 1690 2048
Ширина мм 1350 1350 1350
Глубина мм 720 720 720
Диапазон производительности % 50-200 50-200 50-160
Масса блока кг 315 315 345
Хладаген R410А кг 11,5 11,5 11,5



Параметр/модель FDC560KXRE6 FDC615KXRE6 FDC680KXRE6
Производительность охлаждения кВт 56,0 61,5 68,0
Производительность нагрева кВт 63,0 69,0 73,0
Наличие инвертора   да да да
Потребляемая мощность при охлаждении кВт 17,95 21,47 25,99
Потребляемая мощность при обогреве кВт 16,79 19,11 19,69
Электропитание В/Гц/ф 380-415/50/3 380-415/50/3 380-415/50/3
Рабочий ток при охлаждении А 28,4-26,0 34,7-31,8 44,9-41,1
Рабочий ток при обогреве А 28,0-25,7 31,6-28,9 34,0-31,1
Уровень звукового давления дБ (А) 62,5 64 64,5
Хладагент   R410A R410A R410A
Рабочий диапазон наружных температур при охлаждении °С от -15 до +43 от -15 до +43 от -15 до +43
Рабочий диапазон наружных температур при обогреве °С от -20 до +16 от -20 до +16 от -20 до +16
Высота мм 2048 2048 2048
Ширина мм 1350 1350 1350
Глубина мм 720 720 720
Диапазон производительности % 50-160 50-160 50-160
Масса блока кг 345 365 365
Хладаген R410А кг 11,5 11,5 11,5



Параметр/модель FDC735KXRE6 FDC800KXRE6 FDC850KXRE6
Комбинация (FDC)   335KXRE6-K + 400KXRE6 400KXRE6 + 400KXRE6 400KXRE6 + 450KXRE6
Производительность охлаждения кВт 73,5 80,0 85,0
Производительность нагрева кВт 82,5 90,0 95,0
Наличие инвертора   да да да
Потребляемая мощность при охлаждении кВт 21,08 23,22 25,1
Потребляемая мощность при обогреве кВт 21,3 23,86 25,25
Электропитание В/Гц/ф 380-415/50/3 380-415/50/3 380-415/50/3
Рабочий ток при охлаждении А 34,4-31,5 38,0-34,8 40,6-37,2
Рабочий ток при обогреве А 35,4-32,4 39,8-36,4 41,9-38,3
Хладагент   R410A R410A R410A
Рабочий диапазон наружных температур при охлаждении °С от -15 до +43 от -15 до +43 от -15 до +43
Рабочий диапазон наружных температур при обогреве °С от -20 до +16 от -20 до +16 от -20 до +16
Высота мм 1690 1690 1690
Ширина мм 2700 2700 2700
Глубина мм 720 720 720
Диапазон производительности % 50-160 50-160 50-160
Масса блока кг 565 630 630
Хладаген R410А кг 11,5x2 11,5x2 11,5x2



Параметр/модель FDC900KXRE6 FDC960KXRE6 FDC1010KXRE6
Комбинация (FDC)   450KXRE6 + 450KXRE6 450KXRE6 + 504KXRE6 504KXRE6 + 504KXRE6
Производительность охлаждения кВт 90,0 96,0 101,0
Производительность нагрева кВт 100,0 180,0 113,0
Наличие инвертора   да да да
Потребляемая мощность при охлаждении кВт 26,98 28,67 30,36
Потребляемая мощность при обогреве кВт 26,64 28,44 30,24
Электропитание В/Гц/ф 380-415/50/3 380-415/50/3 380-415/50/3
Рабочий ток при охлаждении А 43,2-39,6 45,4-41,6 47,6-43,6
Рабочий ток при обогреве А 44,0-40,2 47,2-43,2 50,4-46,2
Хладагент   R410A R410A R410A
Рабочий диапазон наружных температур при охлаждении °С от -15 до +43 от -15 до +43 от -15 до +43
Рабочий диапазон наружных температур при обогреве °С от -20 до +16 от -20 до +16 от -20 до +16
Высота мм 1690 2048 2048
Ширина мм 2700 2700 2700
Глубина мм 720 720 720
Диапазон производительности % 50-160 50-160 50-130
Масса блока кг 630 660 690
Хладаген R410А кг 11,5x2 11,5x2 11,5x2



Параметр/модель FDC1065KXRE6 FDC1130KXRE6 FDC1180KXRE6
Комбинация (FDC)   504KXRE6 + 560KXRE6 560KXRE6 + 560KXRE6 560KXRE6 + 615KXRE6
Производительность охлаждения кВт 106,5 113,0 118,0
Производительность нагрева кВт 119,5 127,0 132,0
Наличие инвертора   да да да
Потребляемая мощность при охлаждении кВт 33,13 35,9 39,42
Потребляемая мощность при обогреве кВт 31,91 33,58 35,9
Электропитание В/Гц/ф 380-415/50/3 380-415/50/3 380-415/50/3
Рабочий ток при охлаждении А 52,2-47,8 56,8-52,0 63,1-57,8
Рабочий ток при обогреве А 53,2-48,8 56-51,4 59,6-54,6
Хладагент   R410A R410A R410A
Рабочий диапазон наружных температур при охлаждении °С от -15 до +43 от -15 до +43 от -15 до +43
Рабочий диапазон наружных температур при обогреве °С от -20 до +16 от -20 до +16 от -20 до +16
Высота мм 2048 2048 2048
Ширина мм 2700 2700 2700
Глубина мм 720 720 720
Диапазон производительности % 50-130 50-130 50-130
Масса блока кг 690 690 710
Хладаген R410А кг 11,5x2 11,5x2 11,5x2



Параметр/модель FDC1235KXRE6 FDC1300KXRE6 FDC1360KXRE6
Комбинация (FDC)   615KXRE6 + 615KXRE6 615KXRE6 + 680KXRE6 680KXRE6 + 680KXRE6
Производительность охлаждения кВт 123,5 130,0 136,0
Производительность нагрева кВт 138,0 142,0 146,0
Наличие инвертора   да да да
Потребляемая мощность при охлаждении кВт 42,94 47,46 51,98
Потребляемая мощность при обогреве кВт 38,22 38,8 39,38
Электропитание В/Гц/ф 380-415/50/3 380-415/50/3 380-415/50/3
Рабочий ток при охлаждении А 69,4-63,6 79,6-72,9 89,8-82,2
Рабочий ток при обогреве А 63,2-57,8 65,6-60,0 68,0-32,2
Хладагент   R410A R410A R410A
Рабочий диапазон наружных температур при охлаждении °С от -15 до +43 от -15 до +43 от -15 до +43
Рабочий диапазон наружных температур при обогреве °С от -20 до +16 от -20 до +16 от -20 до +16
Высота мм 2048 2048 2048
Ширина мм 2700 2700 2700
Глубина мм 720 720 720
Диапазон производительности % 50-130 50-130 50-130
Масса блока кг 730 730 730
Хладаген R410А кг 11,5x2 11,5x2 11,5x2
