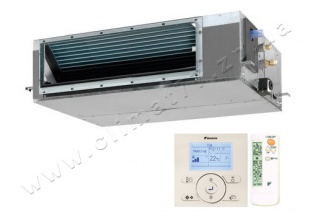

Внутренние средненапорные блоки канального типа уменьшенной высоты Daikin FXSQ-P относятся к мультизональным системам кондиционирования Daikin VRV III.
В данной модели потребление электроэнергии снижено на 20% за счет использования нового DC вентилятора.
Модель DAIKIN FXSQ-P имеет возможность изменять внешнее статическое давление через проводной пульт дистанционного управления, что позволяет оптимизировать объем поступающего воздуха.
Три скорости вентилятора для создания максимального комфорта.
Воздухозабор возможен с нижней или с задней стороны блока.
Воздухоочистительный фильтр входит в стандартную комплектацию.
Внешнее статическое давление (ВСД) до 140 Па дает возможность применять гибкие воздуховоды различной длины

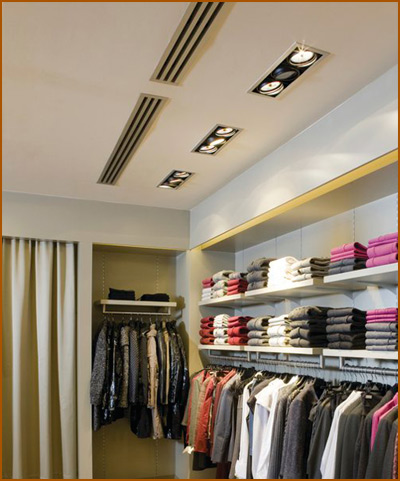

Модель DAIKIN FXSQ-P идеальное решение для магазинов и офисов средней величины.
Описание канального блока DAIKIN FXSQ-P
Подмес атмосферного воздуха
Подмес атмосферного воздуха повышает содержание кислорода в воздухе помещения.
Программная осушка воздуха
Автоматически поддерживает относительную влажность воздуха в помещении в диапазоне от 35 до 60 % без изменения температуры.
Двойной контроль температуры
Данный режим позволяет выбрать характер изменения температуры воздуха в помещении с помощью одного из термодатчиков, который размещают на проводном пульте управления или в месте воздухозабора внутреннего блока.
Управление скоростью вентилятора
Управление скоростью вентилятора внутреннего блока осуществляется автоматически для обеспечения низкого уровня шума при достижениии комфортного микроклимата.
Управление одним касанием
Осуществляется путём обычного нажатия пусковой клавиши на пульте и активизирует те же настройки кондиционера, которые действовали до его выключения.
Функция самодиагностики
Предназначена для быстрого нахождения возможных неисправностей кондиционера, а также для снижения времени и расходов на их устранение.

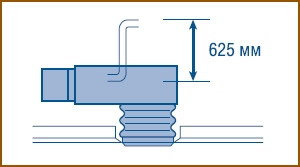

Принудительный отвод конденсата
Принудительный отвод конденсата осуществляется с помощью дренажного насоса, который подаёт конденсат по дренажному шлангу из поддона в любом направлении. Насос дренажной системы для подъема конденсата на высоту 625 мм (входит в стандартную комплектацию).
Работа по таймеру
Работа по таймеру позволяет автоматически согласовать работу кондиционера с ежедневным расписанием собственной жизни.
Автоматический выбор режима
Данная функция освобождает пользователя от бесконечных переключений с нагрева на охлаждение и назад вручную, необходимость в которых часто случается особенно в межсезонье.
Технология энергосбережения
Снижает расход электроэнергии при сохранении комфортного микроклимата или при возможности быстрого перехода к комфортному микроклимату.
"Никого нет дома"
Режим работы, при котором степень комфортности микроклимата в помещении несколько снижается, экономится за счёт этого электроэнергия, а при появлении людей быстро воcстанавливается прежний режим.
Автоматический перезапуск
Автоматический перезапуск после устранения перебоев с электропитанием восстановит параметры последнего режима, обеспечивая надёжность и безопасность работы кондиционера.
Компактность конструкции блока
Высота пространства за подшивным (подвесным) потолком от 350 мм за счет компактности конструкции блока.
3-ступенчатая очистка воздуха
3-ступенчатая очистка воздуха фильтром с противоплесневой обработкой делает воздух в комнате чистым, задерживая пыль, взвешенные в воздухе частицы, в том числе и аллергенные.
Фильтр продолжительного действия
Сохраняет свои очистительные свойства без обслуживания гораздо дольше, чем стандартный фильтр.
Обслуживаемая площадь 22 - 160 m2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DAIKIN FXSQ-P
|
ВНУТРЕННИЙ БЛОК |
FXSQ20P7VEB |
FXSQ25P7VEB |
FXSQ32P7VEB |
|
Холодопроизводительность |
Ном. |
kW |
2.2 |
2.8 |
3.6 |
|
Теплопроизводительность |
Ном. |
kW |
2.5 |
3.2 |
4.0 |
|
Входная мощность |
Охлаждение |
Ном. |
kW |
0.041 |
0.041 |
0.044 |
|
Hагрев |
Ном. |
kW |
0.029 |
0.029 |
0.032 |
|
Размеры |
Блок |
Высота |
mm |
300 |
300 |
300 |
|
Ширина |
mm |
550 |
550 |
550 |
|
Глубина |
mm |
700 |
700 |
700 |
|
Вес |
Блок |
kg |
23 |
23 |
23 |
|
Корпус |
Цвет |
Не окрашен |
Не окрашен |
Не окрашен |
|
Материал |
Оцинкованная сталь |
Оцинкованная сталь |
Оцинкованная сталь |
Требуемое пространство между подвесным потолком и
перекрытием (более) |
mm |
350 |
350 |
350 |
|
Вентилятор |
Расход воздуха |
Охлаждение |
Выс. |
m³/min |
9 |
9 |
9.5 |
|
Низк. |
m³/min |
6.5 |
6.5 |
7 |
|
Hагрев |
Выс. |
m³/min |
9 |
9 |
9.5 |
|
Низк. |
m³/min |
6.5 |
6.5 |
7 |
|
Внешнее статическое давление |
Выс. |
Pa |
70 |
70 |
70 |
|
Ном. |
Pa |
30 |
30 |
30 |
|
Хладагент |
Тип |
R-410A |
R-410A |
R-410A |
|
Уровень звуковой мощности |
Охлаждение |
Ном. |
dBA |
55 |
55 |
56 |
|
Уровень звукового давления |
Охлаждение |
Выс. |
dBA |
32 |
32 |
33 |
|
Низк. |
dBA |
26 |
26 |
27 |
|
Hагрев |
Выс. |
dBA |
32 |
32 |
33 |
|
Низк. |
dBA |
26 |
26 |
27 |
|
Подсоединения труб |
Жидкость |
Тип |
Раструб |
Раструб |
Раструб |
|
НД |
mm |
ø6.4 |
ø6.4 |
ø6.4 |
|
Газ |
Тип |
Раструб |
Раструб |
Раструб |
|
НД |
mm |
12.7 |
12.7 |
12.7 |
|
Дренаж |
VP25 (O.D. 32 / I.D. 25) |
VP25 (O.D. 32 / I.D. 25) |
VP25 (O.D. 32 / I.D. 25) |
|
Декоративная панель |
Модель |
BYBS32DJW1 |
BYBS32DJW1 |
BYBS32DJW1 |
|
Цвет |
Белый (10Y9/0,5) |
Белый (10Y9/0,5) |
Белый (10Y9/0,5) |
|
Размеры |
Высота |
mm |
55 |
55 |
55 |
|
Ширина |
mm |
650 |
650 |
650 |
|
Глубина |
mm |
500 |
500 |
500 |
|
Вес |
kg |
3.0 |
3.0 |
3.0 |
|
Высота подъема дренажа |
mm |
625 |
625 |
625 |
|
Электропитание |
Фаза |
1~ |
1~ |
1~ |
|
Частота |
Hz |
50/60 |
50/60 |
50/60 |
|
Напряжение |
V |
220-240/220 |
220-240/220 |
220-240/220 |
|
ВНУТРЕННИЙ БЛОК |
FXSQ40P7VEB |
FXSQ50P7VEB |
FXSQ63P7VEB |
|
Холодопроизводительность |
Ном. |
kW |
4.5 |
5.6 |
7.1 |
|
Теплопроизводительность |
Ном. |
kW |
5.0 |
6.3 |
8.0 |
|
Входная мощность |
Охлаждение |
Ном. |
kW |
0.097 |
0.097 |
0.074 |
|
Hагрев |
Ном. |
kW |
0.085 |
0.085 |
0.062 |
|
Размеры |
Блок |
Высота |
mm |
300 |
300 |
300 |
|
Ширина |
mm |
700 |
700 |
1000 |
|
Глубина |
mm |
700 |
700 |
700 |
|
Вес |
Блок |
kg |
26 |
26 |
35 |
|
Корпус |
Цвет |
Не окрашен |
Не окрашен |
Не окрашен |
|
Материал |
Оцинкованная сталь |
Оцинкованная сталь |
Оцинкованная сталь |
|
Требуемое пространство между подвесным потолком и
перекрытием (более)
|
mm |
350 |
350 |
350 |
|
Вентилятор |
Расход воздуха |
Охлаждение |
Выс. |
m³/min |
16 |
16 |
19.5 |
|
Низк. |
m³/min |
11 |
11 |
16 |
|
Hагрев; |
Выс. |
m³/min |
16 |
16 |
19.5 |
|
Низк. |
m³/min |
11 |
11 |
16 |
|
Внешнее статическое давление |
Выс. |
Pa |
100 |
100 |
100 |
|
Ном. |
Pa |
30 |
30 |
30 |
|
Хладагент |
Тип |
R-410A |
R-410A |
R-410A |
|
Уровень звуковой мощности |
Охлаждение |
Ном. |
dBA |
63 |
63 |
59 |
|
Уровень звукового давления |
Охлаждение |
Выс. |
dBA |
37 |
37 |
37 |
|
Низк. |
dBA |
29 |
29 |
30 |
|
Hагрев |
Выс. |
dBA |
37 |
37 |
37 |
|
Низк. |
dBA |
29 |
29 |
30 |
|
Подсоединения труб |
Жидкость |
Тип |
Раструб |
Раструб |
Раструб |
|
НД |
mm |
ø6.4 |
ø6.4 |
9.5 C1220T |
|
Газ |
Тип |
Раструб |
Раструб |
Раструб |
|
НД |
mm |
12.7 |
12.7 |
15.9 |
|
Дренаж |
VP25 (O.D. 32 / I.D. 25) |
VP25 (O.D. 32 / I.D. 25) |
VP25 (O.D. 32 / I.D. 25) |
|
Декоративная панель |
Модель |
BYBS45DJW1 |
BYBS45DJW1 |
BYBS71DJW1 |
|
Цвет |
Белый (10Y9/0,5) |
Белый (10Y9/0,5) |
Белый (10Y9/0,5) |
|
Размеры |
Высота |
mm |
55 |
55 |
55 |
|
Ширина |
mm |
800 |
800 |
1100 |
|
Глубина |
mm |
500 |
500 |
500 |
|
Вес |
kg |
3.5 |
3.5 |
4.5 |
|
Высота подъема дренажа |
mm |
625 |
625 |
625 |
|
Электропитание |
Фаза |
1~ |
1~ |
1~ |
|
Частота |
Hz |
50/60 |
50/60 |
50/60 |
|
Напряжение |
V |
220-240/220 |
220-240/220 |
220-240/220 |
|
ВНУТРЕННИЙ БЛОК |
FXSQ80P7VEB |
FXSQ100P7VEB |
|
Холодопроизводительность |
Ном. |
kW |
9.0 |
11.2 |
|
Теплопроизводительность |
Ном. |
kW |
10.0 |
12.5 |
|
Входная мощность |
Охлаждение |
Ном. |
kW |
0.118 |
0.117 |
|
Hагрев |
Ном. |
kW |
0.106 |
0.105 |
|
Размеры |
Блок |
Высота |
mm |
300 |
300 |
|
Ширина |
mm |
1,000 |
1,400 |
|
Глубина |
mm |
700 |
700 |
|
Вес |
Блок |
kg |
35 |
46 |
|
Корпус |
Цвет |
Не окрашен |
Не окрашен |
|
Материал |
Оцинкованная сталь |
Оцинкованная сталь |
|
Требуемое пространство между подвесным потолком и перекрытием (более) |
mm |
350 |
350 |
|
Вентилятор |
Расход воздуха |
Охлаждение |
Выс. |
m³/min |
25 |
32 |
|
Низк. |
m³/min |
20 |
23 |
|
Hагрев |
Выс. |
m³/min |
25 |
32 |
|
Низк. |
m³/min |
20 |
23 |
|
Внешнее статическое давление |
Выс. |
Pa |
100 |
120 |
|
Ном. |
Pa |
40 |
40 |
|
Хладагент |
Тип |
R-410A |
R-410A |
|
Уровень звуковой мощности |
Охлаждение |
Ном. |
dBA |
63 |
61 |
|
Уровень звукового давления |
Охлаждение |
Выс. |
dBA |
38 |
38 |
|
Низк. |
dBA |
32 |
32 |
|
Hагрев |
Выс. |
dBA |
38 |
38 |
|
Низк. |
dBA |
32 |
32 |
|
Подсоединения труб |
Жидкость |
Тип |
Раструб |
Раструб |
|
НД |
mm |
9.5 C1220T |
9.5 C1220T |
|
Газ |
Тип |
Раструб |
Раструб |
|
НД |
mm |
15.9 |
15.9 |
|
Дренаж |
VP25 (O.D. 32 / I.D. 25) |
VP25 (O.D. 32 / I.D. 25) |
|
Декоративная панель |
Модель |
BYBS71DJW1 |
BYBS125DJW1 |
|
Цвет |
Белый (10Y9/0,5) |
Белый (10Y9/0,5) |
|
Размеры |
Высота |
mm |
55 |
55 |
|
Ширина |
mm |
1,100 |
1,500 |
|
Глубина |
mm |
500 |
500 |
|
Вес |
kg |
4.5 |
6.5 |
|
Высота подъема дренажа |
mm |
625 |
625 |
|
Электропитание |
Фаза |
1~ |
1~ |
|
Частота |
Hz |
50/60 |
50/60 |
|
Напряжение |
V |
220-240/220 |
220-240/220 |
|
ВНУТРЕННИЙ БЛОК |
FXSQ125P7VEB |
FXSQ140P7VEB |
|
Холодопроизводительность |
Ном. |
kW |
14.0 |
16.0 |
|
Теплопроизводительность |
Ном. |
kW |
16.0 |
18.0 |
|
Входная мощность |
Охлаждение |
Ном. |
kW |
0.185 |
0.261 |
|
Hагрев |
Ном. |
kW |
0.173 |
0.249 |
|
Размеры |
Блок |
Высота |
mm |
300 |
300 |
|
Ширина |
mm |
1,400 |
1,400 |
|
Глубина |
mm |
700 |
700 |
|
Вес |
Блок |
kg |
46 |
47 |
|
Корпус |
Цвет |
Не окрашен |
Не окрашен |
|
Материал |
Оцинкованная сталь |
Оцинкованная сталь |
|
Требуемое пространство между подвесным потолком и перекрытием (более) |
mm |
350 |
350 |
|
Вентилятор |
Расход воздуха |
Охлаждение |
Выс. |
m³/min |
39 |
46 |
|
Низк. |
m³/min |
28 |
32 |
|
Hагрев |
Выс. |
m³/min |
39 |
46 |
|
Низк. |
m³/min |
28 |
32 |
|
Внешнее статическое давление |
Выс. |
Pa |
120 |
140 |
|
Ном. |
Pa |
50 |
50 |
|
Хладагент |
Тип |
R-410A |
R-410A |
|
Уровень звуковой мощности |
Охлаждение |
Ном. |
dBA |
66 |
67 |
|
Уровень звукового давления |
Охлаждение |
Выс. |
dBA |
40 |
42 |
|
Низк. |
dBA |
33 |
34 |
|
Hагрев |
Выс. |
dBA |
40 |
42 |
|
Низк. |
dBA |
33 |
34 |
|
Подсоединения труб |
Жидкость |
Тип |
Раструб |
Раструб |
|
НД |
mm |
9.5 C1220T |
9.5 C1220T |
|
Газ |
Тип |
Раструб |
Раструб |
|
НД |
mm |
15.9 |
15.9 |
|
Дренаж |
VP25 (O.D. 32 / I.D. 25) |
VP25 (O.D. 32 / I.D. 25) |
|
Декоративная панель |
Модель |
BYBS125DJW1 |
BYBS125DJW1 |
|
Цвет |
Белый (10Y9/0,5) |
Белый (10Y9/0,5) |
|
Размеры |
Высота |
mm |
55 |
55 |
|
Ширина |
mm |
1,500 |
1,500 |
|
Глубина |
mm |
500 |
500 |
|
Вес |
kg |
6.5 |
6.5 |
|
Высота подъема дренажа |
mm |
625 |
625 |
|
Электропитание |
Фаза |
1~ |
1~ |
|
Частота |
Hz |
50/60 |
50/60 |
|
Напряжение |
V |
220-240/220 |
220-240/220 |
Опции (аксессуары) для внутренних канальных блоков DAIKIN FXSQ-P
мультизональной системы Daikin VRV III
|
Описание |
Наименование |
|
Декоративная панель |
BYBS-D |
|
Монтажный комплект |
EKBYBSD* |
|
Пульт управления |
проводной |
BRC1D52/BRC1E51A |
|
инфракрасный (только охл.) |
BRC4C66 |
|
инфракрасный (охлаждение / нагрев) |
BRC4C65 |
* Необходим в случае, если панель BYBS-D монтируется непосредственно на внутренний блок.
Продажа внутренних канальных блоков DAIKIN FXSQ-P в Запорожье
