Mitsubishi Electric PUHY-HP Y(S)HM

Описание наружного блока Mitsubishi Electric PUHY-HP Y(S)HM

Технология Zubadan
Словосочетание "Zuba Dan" в переводе с японского обозначает "Супер Обогрев".

Оборудование Mitsubishi Electric, которое использует данную технологию, специально разрабатывается для эффективной работы в условиях пониженной температуры. Известно, что производительность тепловых насосов, использующих для обогрева помещений низкопотенциальное тепло наружного воздуха, уменьшается при снижении температуры на улице. И это снижение весьма значительное: при температуре -15°С теплопроизводительность на 40% меньше номинального значения, указанного в спецификациях приборов и измеренного при температуре +7°С.

Суть данной технологии сводится к следующему:

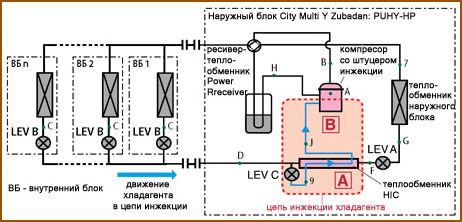

Дросселирование основного потока жидкого хладагента в гидравлическом контуре системы Zubadan Inverter происходит ступенчато с помощью двух электронных вентилей LEV A и LEV B. В результате между расширительными вентилями образуется точка среднего давления. Жидкий хладагент ответвляется из этой точки и частично испаряется в теплообменнике HIC (труба в трубе). Парожидкостная смесь, соотношение пара и жидкости в которой определяется работой электронного расширительного вентиля LEV C, поступает на специальный штуцер инжекции компрессора. Далее внутри компрессора,на промежуточном этапе сжатия, смесь инжектируется в замкнутую область между спиралями компрессора. Фактически спиральный одноступенчатый компрессор превращается в двухступенчатый.

Для чего нужна цепь инжекции хладагента в компрессор?

Производительность наружного теплообменника (испарителя) понижается при уменьшении температуры наружного воздуха. Испаритель производит мало пара, который после сжатия в компрессоре поступает в теплообменник внутреннего блока - конденсатор. Недостаточное количество пара объясняет малое количество теплоты, выделяемое в процессе конденсации, а значит, и пониженную теплопроизводительность системы. Для решения проблемы нужно подать на вход компрессора дополнительное количество пара. Это главная задача цепи инжекции. Фактически компрессор имеет два входа: линию всасывания низкого давления и линию инжекции промежуточного давления. Если на улице еще не слишком холодно, то испаритель производит достаточное количество пара. Пар поступает в компрессор главным образом через линию низкого давления, а линия инжекции почти не задействована. В этом режиме мультизональная система работает с максимальной эффективностью, поглощая теплоту наружного воздуха и перенося её в помещение. По мере снижения температуры наружного воздуха количество пара в этой линии уменьшается, и система управления увеличивает расход хладагента в цепи инжекции, поддерживая требуемый расход газа через компрессор.

Кроме основного назначения, цепь инжекции выполняет еще ряд второстепенных задач. Во-первых, снижение температуры сжатого воздуха на выходе из компрессора. Для этого жидкий хладагент не полностью испаряется в теплообменнике HIC, и дозированное количество жидкости поступает в компрессор. Жидкость испаряется внутри компрессора и охлаждает сжатый газ, предотвращая перегрев компрессора. Вторая задача - это увеличение производительности системы во время режима оттаивания наружного теплообменника. Как известно, процесс оттаивания происходит за счет обращения холодильного цикла и прерывает режим нагрева воздуха, поэтому желательно провести этот процесс быстро - пусть даже ценой повышенного электропотребления. Система управления перераспределят поток жидкого хладагента, уменьшая его расход через теплообменники внутренних блоков (уменьшается степень открытия электронного расширительного вентиля LEV B) и увеличивая расход хладагента через цепь инжекции (LEV C). В результате во время оттаивания из внутренних блоков не идет холодный воздух, процесс происходит быстро и незаметно для пользователя.

Инверторный привод компрессора
Mitsubishi Electric стремится всегда соответствовать растущим требованиям своих клиентов. Тем самым она занимает первое место в индустрии по предложению  высокоэффективного оборудования с инверторным приводом. Использование мультизонального оборудования серии Y Zubadan (PUHY-HP Y(S)HM) является экономически эффективным выбором.

Применение инверторного компрессора экономит энергию по нескольким причинам:

• компрессор изменяет производительность в соответствии с загруженностью внутренних блоков, таким образом, потребляется минимальное количество  электроэнергии;
•
  когда система загружена частично, эффективность инверторной системы значительно выше, чем неинверторной (неинверторная система может работать только на  100% мощности, но как правило, системы работают при частичной загрузке);
•
  использование только инверторных компрессоров во всех наружных блоках City Multi позволяет снизить пусковой ток и плавно регулировать производительность в  зависимости от нагрузки.

Стабильная теплопроизводительность

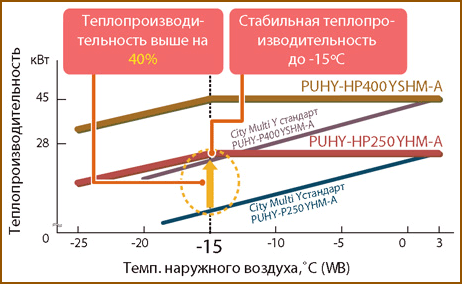

Номинальная теплопроизводительность систем City Multi Y Zubadan сохраняет свое значение при снижении температуры наружного воздуха до -15ºС, а дальнейшее снижение производительности не столь существенное как у систем стандартной серии City Multi Y. Существенное падение теплопроизводительности стандартной системы Y PUHY-P при низких наружных температурах приводит к необходимости выбора “переразмеренного” наружного блока. Наружный блок City Multi Y Zubadan способен заменить более мощный блок стандартной серии City Multi Y.

Надежность и большой срок службы

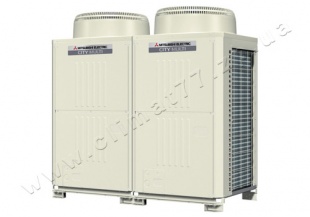

Наружные агрегаты City Multi Y Zubadan PUHY-HP400/500YSHM-A состоят из 2 модулей. При работе одного из них (частичная загрузка системы), второй - является резервным и готов включиться при неисправности основного модуля.

При частичной загрузке системы предусмотрена автоматическая ротация основного и резервного модулей, составляющих наружные агрегаты City Multi Y Zubadan PUHY-HP400/500YSHM-A, для выравнивания рабочего ресурса обоих компонентов.

Интегральный силовой модуль
Все блоки City Multi оснащены интегральным силовым модулем, что позволяет значительно увеличить энергоэффективность систем. С внедрением этой технологии стало возможным более точно поддерживать заданные климатические параметры в помещении. Использование минимального шага управления (точность регулирования частоты вращения компрессора составляет 1 об/сек) позволило значительно снизить потребление энергии и как, результат, это позволило повысить коэффициент производительности COP.

К тому же IPM-модуль обеспечивает высокоэффективную работу системы при частичной загрузке, а как известно, все системы большую часть времени работают именно частично нагруженными.

Высокопроизводительный компрессор
В мультизональных системах Mitsubishi Electric применяется новейший высокоэффективный спиральный компрессор повышенной механической надежности и выполненный по новой технологии “Frame Compliance Mechanism”. Многие параметры работы этого компрессора недостижимы для компрессоров других производителей по крайней мере на ближайшие 3-5 лет.

Суть этой технологии состоит в том, что при неподвижной верхней спирали плотность прилегания нижней, вращающейся, спирали обеспечивается за счет  вертикального осевого перемещения рамы. Чем больше производительность, т.е. скорость вращения ротора компрессора, тем плотнее прижимается вращающаяся спираль к неподвижной спирали. Эта технология обеспечивает минимальное перетекание фреона внутри спиралей и значительно повышает производительность компрессора.

Уменьшение веса и габаритов
Значительно снижены габаритные и весовые характеристики блоков, что облегчает транспортировку (транспортировка City Multi осуществляется без крана) и монтаж. Наружный блок помещается в дверном проеме шириной 800 мм.

Увеличена длина трасс хладагента
Увеличена длина трасс хладагента до 1000 метров. Это делает City Multi серии Y Zubadan одной из наиболее гибких VRF-систем на рынке.

Покрытие Blue Fin
Антикоррозийное покрытие Blue Fin теплообменника наружного блока PUHY-HP Y(S)HM особенно эффективно в городских условиях, где воздух загрязнен выхлопными газами, которые негативно сказываются на эффективности и долговечности алюминиевых пластин. Так же такое покрытие позволяет устанавливать блоки City Multi в прибрежных районах, в которых воздух содержит высокую концентрацию соли.

Низкий уровень шума.
Если сравнивать уровень шума современных блоков City Multi с моделями, которые выпускались 3-4 года назад, разница в уровне шума будет существенной. Современные разработки в области усовершенствования формы лопаток и веса вентилятора позволили добиться большей эффективности и существенно снизить шум.

Кроме того, в каждом блоке реализована функция "Ночной режим". Она позволяет, замедлить вращение вентилятора и снизить частоту компрессора, тем самым уменьшить уровень шума блока.

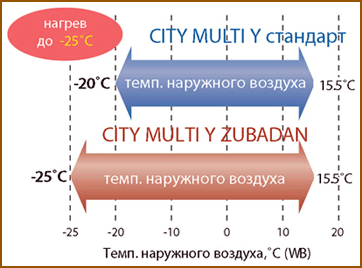

Гарантированный режим работы на обогрев до -25ºС
Наружный блок City Multi Y Zubadan оснащен специальной цепью парожидкостной инжекции хладагента. Она обеспечивает высокую производительность теплового насоса при низких температурах наружного воздуха. Завод-изготовить гарантирует работу систем в режиме нагрева до -25ºС.

Самодиагностика
Электронная часть блока обеспечивает самодиагностику системы и способна определить 36 различных ошибок с выводом на дисплей. Это помогает сервисным службам быстро определять и устранять неисправности. Кроме этого, остается возможность диагностики системы с помощью конвертора CMS-MNF-B и программы Мaintenance Тool. Все параметры системы отображаются на экране компьютера при подключении его как непосредственно к блоку, так и удаленно от него.

Хладагент R410A
В системах City Multi используется хладагент, который не содержит хлор и имеет нулевой ODP (потенциал разрушения озонового слоя). Мультизональные системы  Mitsubishi Electric потребляют меньше энергии, соответственно обладают меньшим потенциалом влияния на глобальное потепление.

R410A - более эффективный хладагент по сравнению с R407C и R22, так как имеет большую удельную теплоту парообразования. Свойства этого хладагента позволяют использовать трассы меньшего диаметра и большей длины, а так же снизить количество хладагента в системе. Это основные требования европейского стандарта EN378 к безопасности и заботе об окружающей среде при проектировании, производстве, монтаже, эксплуатации, обслуживании и утилизации оборудования.

Надежность
Все наружные блоки Mitsubishi Electric City Multi PUHY-HP Y(S)HM производятся в Японии. Разработанная и произведенная по высоким стандартам эта мультизональная система - одна из самых надежных систем кондиционирования воздуха, предлагаемых на рынке. Простота монтажа и легкость обслуживания системы - залог долговечности оборудования.

Индивидуальное, групповое и удаленное управление мультизональными системами City Multi
В системах City Multi предусмотрены различные приборы для индивидуального управления внутренними блоками, а также для централизованного контроля систем.

Системы оснащены встроенной системой проверки функционирования и имеются внешние системы расширенной диагностики. Разработан программно-аппаратный комплекс Mitsubishi Electric для выполнения основных задач диспетчеризации: мониторинг и контроль системы, раздельный учет электропотребления, ограничение пиковой нагрузки на электросеть, взаимодействие со сторонним оборудованием.

Предусмотрены средства взаимодействия с центральными системами диспетчеризации зданий (BMS) с использованием технологий LonWorks, BACnet, EIB, Modbus, Ethernet (XML).

Обслуживаемая площадь: 224 - 560 m².
