Наружные блоки Mitsubishi Electric PU(H)-P относятся к системе без инвертора .
Для охлаждения помещений с низкими влаговыделениями (например,серверных) допускается применение несимметричных комбинаций наружного и внутреннего блоков для увеличения производительности системы по явной теплоте. Например, PU-P71YHA — PCA-RP100KA.

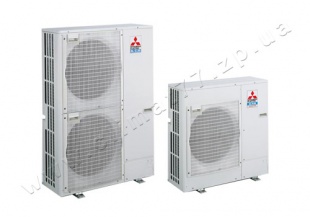

Описание наружного блока Mitsubishi Electric PU(H)-P
Компактный дизайн (фронтальный выброс воздуха).
Низкий уровень шума и вибраций.
Допускается формирование мультисистем — до 3 внутренних блоков.
Труба с внутренней накаткой
При изготовлении теплообменников применяется более дорогая труба, имеющая внутреннюю накатку, что ведет к интенсификации теплообмена и увеличению энергоэффективности системы.
Обслуживаемая площадь 71 - 140 m2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Mitsubishi Electric PU(H)-P
Характеристики наружных блоков «только охлаждение»
|
Параметр / модель |
PU-
P71VHA |
PU-
P71YHA |
PU-
P100VHA |
|
Холодопроизводительность |
кВт |
8,0 |
10,0 |
|
Потребляемая мощность (охлаждение) |
кВт |
2,83 |
3,53 |
|
Расход воздуха (макс) |
м3/ч |
3300 |
3900 |
|
Уровень шума (мин-макс) |
дБ(А) |
49 |
50 |
|
Вес |
кг |
93 |
94 |
|
Габариты (ШхДхВ) |
мм |
950x360x943 |
950x360x943 |
|
Напряжение питания (В, ф, Гц) |
220-240 В, 1 ф, 50 Гц |
380–415 В, 3 ф, 50 Гц |
220-240 В, 1 ф, 50 Гц |
|
Пусковой ток |
А |
76 |
33 |
88 |
|
Максимальный рабочий ток |
А |
25,5 |
9,4 |
30,5 |
|
Рабочий ток |
А |
12,03 |
4,29 |
15,07 |
|
Диаметр трубок: жидкость |
мм (дюйм) |
9,52 (3/8) |
9,52 (3/8) |
|
Диаметр трубок: газ |
мм (дюйм) |
15,88 (5/8) |
15,88 (5/8) |
|
Максимальная длина магистрали |
м |
50 |
50 |
|
Максимальный перепад высот |
м |
50 |
50 |
|
Заводская заправка хладагента |
кг |
3,6 |
4,4 |
|
Гарантированный диапазон наружных температур (охлаждение) |
–5 ~ +46ºС по сухому термометру (–15°C ~ +46°C по сухому термометру при установленной панели защиты от ветра PAC-SH63AG-E) |
|
Завод (страна) |
MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания) |
|
Параметр / модель |
PU-
P100YHA |
PU-
P125YHA |
PU-
P140YHA |
|
Холодопроизводительность |
кВт |
10,0 |
12,3 |
14,2 |
|
Потребляемая мощность (охлаждение) |
кВт |
3,53 |
4,36 |
5,41 |
|
Расход воздуха (макс) |
м3/ч |
3900 |
6000 |
6000 |
|
Уровень шума (мин-макс) |
дБ(А) |
50 |
50 |
51 |
|
Вес |
кг |
94 |
131 |
|
Габариты (ШхДхВ) |
мм |
950x360x943 |
950x360x1350 |
|
Напряжение питания (В, ф, Гц) |
380–415 В, 3 ф, 50 Гц |
380–415 В, 3 ф, 50 Гц |
|
Пусковой ток |
А |
41 |
70 |
85 |
|
Максимальный рабочий ток |
А |
11,3 |
15,1 |
18,7 |
|
Рабочий ток |
А |
5,18 |
6,79 |
8,55 |
|
Диаметр трубок: жидкость |
мм (дюйм) |
9,52 (3/8) |
9,52 (3/8) |
9,52 (3/8) |
|
Диаметр трубок: газ |
мм (дюйм) |
15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
|
Максимальная длина магистрали |
м |
50 |
50 |
50 |
|
Максимальный перепад высот |
м |
50 |
50 |
50 |
|
Заводская заправка хладагента |
кг |
4,4 |
5,0 |
5,0 |
|
Гарантированный диапазон наружных температур (охлаждение) |
–5 ~ +46ºС по сухому термометру (–15°C ~ +46°C по сухому термометру при установленной панели защиты от ветра PAC-SH63AG-E) |
|
Завод (страна) |
MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания) |
Характеристики наружных блоков «охлаждение-обогрев»
|
Параметр / модель |
PUH-
P71VHA |
PUH-
P71YHA |
PUH-
P100VHA |
|
Холодопроизводительность |
кВт |
8,0 |
10,0 |
|
Теплопроизводительность |
кВт |
9,0 |
11,5 |
|
Потребляемая мощность (охлаждение) |
кВт |
2,83 |
3,53 |
|
Потребляемая мощность (нагрев) |
кВт |
2,82 |
3,40 |
|
Расход воздуха (макс) |
м3/ч |
3300 |
3900 |
|
Уровень шума (мин-макс) |
дБ(А) |
49-50 |
50-52 |
|
Вес |
кг |
93 |
94 |
|
Габариты (ШхДхВ) |
мм |
950x360x943 |
950x360x943 |
|
Напряжение питания (В, ф, Гц) |
220-240 В, 1 ф, 50 Гц |
380–415 В, 3 ф, 50 Гц |
220-240 В, 1 ф, 50 Гц |
|
Пусковой ток |
А |
76 |
33 |
88 |
|
Максимальный рабочий ток |
А |
25,5 |
9,4 |
30,5 |
|
Рабочий ток |
А |
12,03 |
4,29 |
15,07 |
|
Диаметр трубок: жидкость |
мм (дюйм) |
9,52 (3/8) |
9,52 (3/8) |
|
Диаметр трубок: газ |
мм (дюйм) |
15,88 (5/8) |
15,88 (5/8) |
|
Максимальная длина магистрали |
м |
50 |
50 |
|
Максимальный перепад высот |
м |
50 |
50 |
|
Заводская заправка хладагента |
кг |
3,6 |
4,4 |
|
Гарантированный диапазон наружных температур (охлаждение) |
–5 ~ +46ºС по сухому термометру
(–15°C ~ +46ºС по сухому термометру при установленной панели защиты от ветра PAC-SH63AG-E) |
|
Гарантированный диапазон наружных температур (нагрев) |
–12 ~ +18ºС по мокрому термометру
(–11 ~ +24ºС по сухому термометру) |
|
Завод (страна) |
MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания) |
|
Параметр / модель |
PUH-
P100YHA |
PUH-
P125YHA |
PUH-
P140YHA |
|
Холодопроизводительность |
кВт |
10,0 |
12,3 |
14,2 |
|
Теплопроизводительность |
кВт |
11,5 |
14,3 |
17,0 |
|
Потребляемая мощность (охлаждение) |
кВт |
3,53 |
4,36 |
5,41 |
|
Потребляемая мощность (нагрев) |
кВт |
3,40 |
4,23 |
5,35 |
|
Расход воздуха (макс) |
м3/ч |
3900 |
6000 |
6000 |
|
Уровень шума (мин-макс) |
дБ(А) |
50-52 |
50-52 |
51-53 |
|
Вес |
кг |
94 |
131 |
|
Габариты (ШхДхВ) |
мм |
950x360x943 |
950x360x1350 |
|
Напряжение питания (В, ф, Гц) |
380–415 В, 3 ф, 50 Гц |
380–415 В, 3 ф, 50 Гц |
|
Пусковой ток |
А |
41 |
70 |
85 |
|
Максимальный рабочий ток |
А |
11,3 |
15,1 |
18,7 |
|
Рабочий ток |
А |
5,39 |
6,79 |
8,55 |
|
Диаметр трубок: жидкость |
мм (дюйм) |
9,52 (3/8) |
9,52 (3/8) |
9,52 (3/8) |
|
Диаметр трубок: газ |
мм (дюйм) |
15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
|
Максимальная длина магистрали |
м |
50 |
50 |
50 |
|
Максимальный перепад высот |
м |
50 |
50 |
50 |
|
Заводская заправка хладагента |
кг |
4,4 |
5,0 |
5,0 |
|
Гарантированный диапазон наружных температур (охлаждение) |
–5 ~ +46ºС по сухому термометру
(–15°C ~ +46ºС по сухому термометру при установленной панели защиты от ветра PAC-SH63AG-E) |
|
Гарантированный диапазон наружных температур (нагрев) |
–12 ~ +18ºС по мокрому термометру
(–11 ~ +24ºС по сухому термометру) |
|
Завод (страна) |
MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания) |
Опции (аксессуары) для наружных блоков
Mitsubishi Electric PU(H)-P
|
Наименование |
Описание |
|
1 |
PAC-SF81MA-E |
Конвертер для подключения к сигнальной линии Сити Мульти — M-NET (PU(H)-P71-140) |
|
2 |
PAC-SK52ST |
Диагностическая плата (PU(H)-P71-140) |
|
3 |
PAC-SG61DS-E |
Дренажный штуцер (PU(H)-P71-140) |
|
4 |
PAC-SG59SG-E |
Решетка для изменения направления выброса воздуха (PU (H)-P71, 100 — 1 шт., PU(H)-P125, 140 — 2 шт.) |
|
5 |
PAC-SH63AG-E |
Панель защиты от ветра: охлаждение до –15°С (PU(H)-P71, 100 — 1шт., PU(H)-P125, 140 — 2 шт.) |
|
6 |
PAC-SG64DP-E |
Дренажный поддон (PU(H)-P71-140) |
|
7 |
PAC-SG82DR-E |
Фильтр-осушитель: диаметр 3/8 (PU(H)-P71-140) |
|
8 |
MSDD-50TR-E |
Разветвитель для мультисистемы 50:50 (PU(H)-P71-140) |
|
9 |
MSDT-111R-E |
Разветвитель для мультисистемы 33:33:33 (PU(H)-P140) |
|
10 |
PAC-SG75RJ-E |
Переходник 15,88 - 19,05 (PU(H)-P71-140) |
|
11 |
PAC-IF011B-E |
Контроллер компрессорно-конденсаторных агрегатов для секций охлаждения и нагрева приточных установок и центральных кондиционеров |
