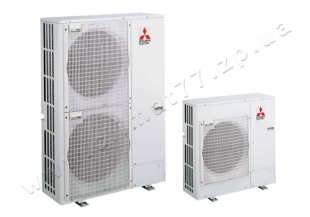

Mitsubishi Electric PUHZ-P
|
|
Код товара: 432
|
|
|
Обслуживаемая площадь: 100 - 250 м2
|
|
Рейтинг надежности кондиционеров
|
Наружные блоки Mitsubishi Electric PUHZ-P относятся к системе серии STANDARD Inverter.
Высокая энергоэффективность.
Уровень шума может быть снижен на 3–4 дБ при включении ночного режима.
Допускается формирование мультисистем — до 4 внутренних блоков.
Внешнее ограничение производительности: 0%, 50% или 75%.
Описание наружного блока Mitsubishi Electric PUHZ-P
Бесконтактный двигатель постоянного тока в приводе ротационного компрессора (модели P100,140)
Для повышения эффективности работы двигателей и снижения материалоемкости их производства необходимо уменьшить потери в обмотках и сердечнике, а также сделать двигатели более компактными.
Mitsubishi Electric оснащает бесконтактные двигатели постоянного тока роторами с внутренним неодимовым постоянным магнитом для достижения производительности и технологичности. Электромагнитный крутящий момент бесконтактного двигателя является суммой основной составляющей магнитного момента и реактивной составляющей.
Ротор электродвигателя из редкоземельного металла (компрессор)
Во всех новых компрессорах ротор двигателя содержит постоянный магнит из редкоземельных металлов. Магнитный поток такого ротора в несколько раз превосходит поток ротора с магнитом из феррита. Взаимодействие мощных магнитных полей ротора сложной формы и статора повышает мощность и уменьшает электропотребление двигателя.
Двигатели постоянного тока вентиляторов
Для уменьшения электропотребления во внутренние и наружные блоки кондиционеров устанавливаются высокоэффективные бесконтактные двигатели постоянного тока для привода вентиляторов. Ротор такого двигателя имеет внешний постоянный магнит, расположенный на поверхности ротора. Эти двигатели обладают повышенным крутящим моментом на малых оборотах, что позволило снизить скорость вращения вентиляторов и уменьшить шум от внутреннего и наружного блоков.
Бесконтактный двигатель постоянного тока в приводе спирального компрессора (модели P200,250)
Корпорация Mitsubishi Electric разработала спиральный компрессор с подстраивающейся платформой (Frame Compliance Mechanism — FCM). Механизм FCM впервые применен для спирального компрессора. Он поджимает подвижную спираль компрессора к неподвижной, что снижает потери, связанные с перетоком газа, а заполнение полостей маслом резко снижает трение, что увеличивает эффективность.
Амплитудно–импульсная модуляция (модели RP100–140)
Применение амплитудно-импульсной модуляции (PAM) позволило максимально приблизить ток в цепи питания инверторной системы к синусоидальной форме, устранив более высокие гармоники. Минимальный сдвиг фаз между напряжением и током обеспечивает, практически, активный характер нагрузки и соответствует коэффициенту мощности близкому к идеальному (98%).
Труба с внутренней накаткой
При изготовлении теплообменников применяется более дорогая труба, имеющая внутреннюю накатку, что ведет к интенсификации теплообмена и увеличению энергоэффективности системы.
Обслуживаемая площадь 100 - 250 m2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Mitsubishi Electric PUHZ-P
|
Параметр / модель |
PUHZ-
P100VHA/YHA |
PUHZ-
P125VHA/YHA |
PUHZ-
P140VHA/YHA |
|
Холодопроизводительность |
кВт |
9,4 (4,9-11,2) |
12,3 (5,5-14,0) |
13,6 (5,5-15,0) |
|
Теплопроизводительность |
кВт |
11,2 (4,5-12,5) |
14,0 (5,0-16,0) |
16,0 (5,0-18,0) |
|
Потребляемая мощность (охлаждение) |
кВт |
3,04 |
4,22 |
4,52 |
|
Потребляемая мощность (обогрев) |
кВт |
3,10 |
3,87 |
4,43 |
|
Расход воздуха (макс) |
м3/ч |
3600 |
6000 |
6000 |
|
Уровень шума (охлаждение / нагрев) |
дБ(А) |
50 / 54 |
51 / 55 |
52 / 56 |
|
Вес |
кг |
75/77 |
99/101 |
99/101 |
|
Габариты (ШхДхВ) |
мм |
950x330x943 |
950x330x1350 |
|
Напряжение питания |
В, ф, Гц |
220-240 В, 1 фаза, 50 Гц / 380–415 В, 3 фазы, 50 Гц |
|
Максимальный рабочий ток |
А |
28,00 / 13 |
28,00 / 13 |
29,50 / 13 |
|
Рабочий ток (режим охлаждения) |
А |
12,26 / 4,78 |
17,37 / 6,18 |
22,48 / 7,92 |
|
Диаметр трубок: жидкость |
мм (дюйм) |
9,52 (3/8) |
|
Диаметр трубок: газ |
мм (дюйм) |
15,88 (5/8) |
|
Максимальная длина магистрали |
м |
50 |
|
Максимальный перепад высот |
м |
30 |
|
Заводская заправка хладагента |
кг |
2,70 |
4,50 |
4,50 |
|
Гарантированный диапазон наружных температур |
охлаждение |
–15 … +46° C по сухому термометру (при использовании панели защиты от ветра) |
|
нагрев |
–12 … +15° C по мокрому термометру
(–11 … +21° C по сухому термометру) |
|
Завод (страна) |
MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания) |
|
Параметр / модель |
PUHZ-
P200YHA |
PUHZ-
P250YHA |
|
Холодопроизводительность |
кВт |
19,0 (9,0-22,4) |
22,0 (11,2-28,0) |
|
Теплопроизводительность |
кВт |
22,4 (9,5-25,0) |
27,0 (12,5-31,5) |
|
Потребляемая мощность (охлаждение) |
кВт |
7,21 |
8,44 |
|
Потребляемая мощность (обогрев) |
кВт |
7,36 |
8,47 |
|
Расход воздуха (макс) |
м3/ч |
7800 |
|
Уровень шума (охлаждение / нагрев) |
дБ(А) |
59 / 59 |
|
Вес |
кг |
126,0 |
133,0 |
|
Габариты (ШхДхВ) |
мм |
950x330x1350 |
|
Напряжение питания |
В, ф, Гц |
380–415 В, 3 фазы, 50 Гц |
|
Максимальный рабочий ток |
А |
19,0 |
21,0 |
|
Рабочий ток (режим охлаждения) |
А |
9,47 |
11,0 |
|
Диаметр трубок: жидкость |
мм (дюйм) |
9,52 (3/8) |
12,7 (1/2) |
|
Диаметр трубок: газ |
мм (дюйм) |
25,4(1)1 |
|
Максимальная длина магистрали |
м |
70 |
|
Максимальный перепад высот |
м |
30 |
|
Заводская заправка хладагента |
кг |
|
|
|
Гарантированный диапазон наружных температур |
охлаждение |
–15 … +46° C по сухому термометру (при использовании панели защиты от ветра) |
|
нагрев |
–12 … +15° C по мокрому термометру
(–11 … +21° C по сухому термометру) |
|
Завод (страна) |
MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония) |
Опции (аксессуары) для наружных блоков
Mitsubishi Electric PUHZ-P
|
Наименование |
Описание |
|
1 |
PAC-SF81MA-E |
Конвертер для подключения к сигнальной линии Сити Мульти — M-NET (PUHZ-P100-250) |
|
2 |
PAC-SK52ST |
Диагностическая плата (PUHZ-P100-250) |
|
3 |
PAC-SG61DS-E |
Дренажный штуцер (PUHZ-P100-250) |
|
4 |
PAC-SG59SG-E |
Решетка для изменения направления выброса воздуха (PUHZ-P100 — 1 шт., PUHZ-P125, 140, 200, 250 — 2 шт.) |
|
5 |
PAC-SH63AG-E |
Панель защиты от ветра: охлаждение до –15 °С (PUHZ-P100 — 1 шт., PUHZ-P125, 140, 200, 250 — 2 шт.) |
|
6 |
PAC-SG64DP-E |
Дренажный поддон (PUHZ-P100-250) |
|
7 |
PAC-SG82DR-E |
Фильтр-осушитель: диаметр 3/8 (PUHZ-P100-200) |
|
8 |
PAC-SG85DR-E |
Фильтр-осушитель: диаметр 1/2 (PUHZ-P250) |
|
9 |
MSDD-50TR-E |
Разветвитель для мультисистемы 50:50 (PUHZ-P100-140) |
|
10 |
MSDD-50WR-E |
Разветвитель для мультисистемы 50:50 (PUHZ-P200, 250) |
|
11 |
MSDT-111R-E |
Разветвитель для мультисистемы 33:33:33 (PUHZ-P140, 200, 250) |
|
12 |
MSDF-1111R-E |
Разветвитель для мультисистемы 25:25:25:25 (PUHZ-P200, 250) |
|
13 |
PAC-SG75RJ-E |
Переходник 15,88-19,05 (PUHZ-P100-250) |
|
14 |
PAC-IF011B-E |
Контроллер компрессорно-конденсаторных агрегатов для секций охлаждения и нагрева приточных установок и центральных конди- ционеров |
