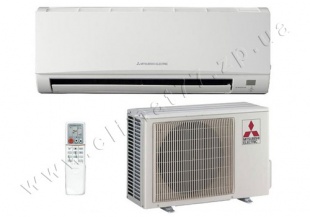

MITSUBISHI ELECTRIC MSZ-HR35VF Inverter

Описание сплит-системы Mitsubishi Electric - MSZ-HR35VF

Автоматический режим

Очень важным и сложным является вопрос: а какая температура «правильная»?

Нередко можно встретить такую ситуацию: летом на пульте выставляется самая низкая температура, например 16°С, а зимой 26°С или даже выше. Повышенный расход электроэнергии – это не самое плохое последствие данного подхода. Вряд ли выбор такой температуры связан с экстремальными предпочтениями организма. Скорее он вызван незнанием, какая именно температура является наиболее комфортной. Mitsubishi Electric создал специальный режим I FEEL, в котором микропроцессор самостоятельно определяет необходимую температуру для каждого пользователя, использую принцип нечеткой логики (fuzzy logic), который другие производители используют только в мультизональных системах. Метод нечеткой логики позволяет создать наиболее комфортную температуру для каждого пользователя.

Вначале, сразу после включения, микропроцессор кондиционера Mitsubishi Electric MSZ-HR определяет текущую температуру в комнате. Если температура превышает 25°С, кондиционер включается на охлаждение. Если температура находится в пределах 23°– 25°С, начинается режим осушения. И если температура ниже 23°С, включается обогрев.

В зависимости от температуры в комнате микропроцессор определяет не только режим, но и первоначальную целевую температуру. Например, если температура комнаты перед включением кондиционера была в пределах от 25 до 26 градусов, микропроцессор включает охлаждение с целевой температурой на 2 градуса ниже текущей. Если температура превышала 26 градусов, устанавливалась целевая температура 24 градуса. Самое интересное начинается дальше. Обычно, чтобы подстроить температуру, нажимают кнопку + или -, которые повышают или понижают заданную температуру ровно на один градус. На пульте кондиционера Mitsubishi Electric HR эти кнопки называются TOO WARM (слишком жарко) и TOO COOL (слишком холодно).

В режиме I FEEL нажатие одной из этих кнопок тоже вызывает снижение или повышение температуры, но не ровно на один градус, а на некоторую нечеткую величину (название этого метода основано на математическом алгоритме нечеткой логики). Эта величина зависит от той температуры, которая была задана до нажатия, а также от того, какая кнопка – TOO WARM или TOO COOL – нажималась раньше и как часто. Очень грубо этот процесс можно представить как пристрел пушки: «недолет», «перелет». За два-три нажатия кнопок TOO WARM и TOO COOL микропроцессор очень точно вычислит ту температуру, которая наиболее подходит данному пользователю.

Если же пользователь считает, что самостоятельно может установить необходимую температуру, для него есть обычный автоматический режим, в котором поддерживается заданная температура. Когда желаемый температура будет достигнута, то система автоматически переключается между охлаждением и отоплением.

Преимущество заключается в том, что выбранная температура в помещении может контролироваться на протяжении всего дня без вмешательства пользователя. Например, в морозное утро сплит-система будет работать на тепло для поддержания заданного значения в 22°С в режиме обогрева, а когда солнце поднимется, сплит-система переключается на охлаждение для поддержания температуры 22°C.

Минимизация шума хладагента

Переохлаждение хладагента, сконденсированного в теплообменнике наружного блока кондиционера Mitsubishi Electric MSZ-HR, увеличивается в переохладителе, установленном последовательно с конденсатором. Благодаря этому хладагент подается на расширительный вентиль внутреннего блока или блока распределителя в оптимальном состоянии (отсутствуют пузырьки газообразного хладагента) вне зависимости от длины и сопротивления фреонопроводов, а также от перепада высот между приборами. Дросселирование жидкости без пузырьков газа происходит почти бесшумно.

Защита от бактерий и грибков

Грязь будет накапливаться в любом кондиционере, если его периодически не чистить. Поэтому компания Mitsubishi Electric настоятельно рекомендует проводить сервисное обслуживание своих кондиционеров хотя бы через два года после установки даже в течение гарантийного периода. Однако, к сожалению, многие пользователи по разным причинам не желают вызывать специалистов. Mitsubishi Electric и здесь идет навстречу. В обычном кондиционере пользователь может только почистить фильтры. Но грязь скапливается и на вентиляторе, и на теплообменнике, и на жалюзи. В инверторных кондиционерах  внутренний корпус сделан легкоразборным для сокращения расходов на обслуживание.

Основные элементы системы воздухораспределения могут быть сняты для очистки без использования специальных инструментов. Содержание внутренних элементов кондиционера в чистоте способствует поддержанию здорового микроклимата в помещении, а также увеличивает энергетическую эффективность системы.

Разобрав внутренний блок, вы можете очистить основные элементы системы воздухораспределения, а также вентилятор.

Разборный корпус внутренних приборов Mitsubishi Electric обеспечивает сокращение электропотребления на 30% за счет поддержания в чистоте внутреннего блока.*

* Сравнение электропотребления выполнено для двух внутренних блоков при фиксированной температуре: вентилятор одного из них покрыт 8 г пыли, второй вентилятор чистый.

Экономичность

Что является показателем технического уровня кондиционера? Отнюдь не наличие фильтров и красивых картинок, нанесённых на внутренние блоки кондиционеров, и даже не уровень шума. Об использовании самых передовых технологий говорит коэффициент энергоэффективности кондиционера. То есть, сколько киловатт полезной мощности он выдает на 1 кВт потраченной электроэнергии (EER).

Высокая экономичность

Еще несколько лет назад коэффициент EER = 2,5 считался хорошим показателем. Однако в связи с непрерывным ростом стоимости энергии, а, также заботясь об окружающей среде, производители были вынуждены работать над снижением потребления электроэнергии. Поскольку эта работа затрагивает все основные компоненты кондиционера, такие как компрессор, мотор вентилятора, конструкцию теплообменника и гидравлического контура, полученный результат может свидетельствовать об уровне технологий, применяемых производителем.

Даже для бюджетной серии инверторных кондиционеров Mitsubishi Electric MSZ-HR компания предлагает очень высокие значения, которые превосходят аналогичные величины для конкурирующих моделей.

EER (охлаждение) = 3,25

СОР (обогрев) = 3,64

Экономичный режим «Эконокул»

Известно, что повышение целевой температуры всего на 20°C в режиме охлаждения позволяет снизить потребление электроэнергии на 20%. Для того чтобы человек не заметил повышение температуры и продолжал чувствовать себя комфортно, предусмотрен особый алгоритм работы жалюзи.

Воздух подается поочередно то горизонтально, то вертикально вниз. Интервалы между циклами и длительность циклов вычисляются микропроцессором, исходя из температуры испарителя и текущей температуры в помещении.

Мощный и компактный компрессор

Для уменьшения размеров компрессоров для сплит-систем MSZ-HR компания Mitsubishi Electric применяет запатентованный метод термомеханической фиксации элементов компрессора внутри герметичного корпуса. Это позволяет в компактном корпусе наружного блока бюджетной серии кондиционеров разместить мощный компрессор.

Переразмеренный компрессор способен обеспечивать высокую теплопроизводительность при низкой температуре наружного воздуха. А благодаря инверторному приводу программно реализована стабильная производительность.

Энергоэффективность

Ротор электродвигателя компрессора кондиционера Mitsubishi Electric MSZ-HR содержит магнит из редкоземельных металлов. Во всех новых компрессорах ротор двигателя содержит постоянный магнит из редкоземельных металлов. Магнитный поток такого ротора в 3 раза превосходит поток ротора с магнитом из феррита. Взаимодействие мощных магнитных полей ротора и статора повышает мощность и уменьшает электропотребление двигателя.

Ротор DC-электродвигателя вентилятора наружного блока выполнен из самария. Ротор бесколлекторного электродвигателя постоянного тока выполнен из самария, обеспечивающего более высокий магнитный поток. Кроме того, магнит имеет сложную форму для улучшения параметров электромагнитного поля в зазоре между ротором и статором.

Высокая теплопроизводительность

Разработан и освоен в производстве специальный двухроторный компрессор марки «SNB130FGBH». Два диаметрально расположенных ротора улучшают баланс компрессорного механизма, уменьшают вибрацию и шум компрессора, а также продлевают его рабочий ресурс. Новые модели  оснащены компрессором с большим запасом производительности (обычно компрессор с индексом производительности «130» применяется в моделях холодопроизводительностью 5.0 – 6.0кВт). Этот запас используется для организации «бустерных» режимов: для быстрого начального охлаждения или обогрева помещения, а также для быстрого проведения оттаивания наружного  теплообменника в режиме теплового насоса.

Статор электродвигателя с обмоткой сосредоточенного типа

Статор характеризуется использованием обмотки сосредоточенного типа, а также специальной структуры полюсов статора, называемой «Poki Poki Core». Такая обмотка может быть уложена на сердечник в развернутом состоянии. Разработанный компанией Mitsubishi Electric способ изготовления двигателей существенно улучшает их эффективность.

Двигатели постоянного тока вентиляторов

Для уменьшения электропотребления во внутренние и наружные блоки кондиционеров Mitsubishi Electric MSZ-HR устанавливаются высокоэффективные бесконтактные двигатели постоянного тока для привода вентиляторов. Ротор такого двигателя имеет внешний постоянный магнит, расположенный на поверхности ротора. Эти двигатели обладают повышенным крутящим моментом на малых оборотах, что позволило снизить скорость вращения вентиляторов и уменьшить шум от внутреннего и наружного блоков.

Плоские ребра теплообменников

Теплообменники с плоскими алюминиевыми ребрами создают очень низкое сопротивление проходящему воздуху, и долгое время остаются чистыми. Это увеличивает интервал между профилактическими работами, снижает их стоимость и повышает энергетическую эффективность системы в эксплуатации.

Труба с внутренней накаткой

При изготовлении теплообменников для кондиционеров Mitsubishi Electric MSC-HR применяется более дорогая труба, имеющая внутреннюю накатку, что ведет к интенсификации теплообмена и увеличению энергоэффективности системы.

Интегральный силовой модуль IPM

Интегральные силовые модули (IPM) Mitsubishi Electric позволяют уменьшить размеры встроенного преобразователя частоты (инвертора), и сделать его более надежным и эффективным. IPM-модуль имеет гибридную структуру и состоит из силовых транзисторов выходного каскада, а также имеет встроенную полупроводниковую микросхему. Она обеспечивает согласование уровней, токовую защиту, температурную защиту и контроль напряжения питания выходного каскада.

24-х часовой таймер

Таймер автоматического включения и выключения прибора может быть установлен на любое время суток.

Питание системы управления

Для питания схемы управления внутреннего блока применяется импульсный источник питания. В результате стало возможным уменьшить габаритные размеры и вес внутреннего блока кондиционера Mitsubishi Electric MSZ-HR, снизить рассеиваемую мощность. Импульсный блок питания, а также микросхема-монитор напряжения питания  исключают «зависание» главного микроконтроллера внутреннего блока при провалах сетевого напряжения.

Обслуживаемая площадь 35 m²

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  Mitsubishi Electric MSZ-HR35VF
